Depuis la mise à jour mineure de la version 6 de l’API Virtual Earth, on peut utiliser le web service MapPoint (MWS) ce qui nous permet d’avoir des itinéraires avec des indications dans différentes langues.
Ainsi à travers cet article nous allons simplement voir comment interroger le web service MapPoint à travers Virtual Earth ainsi que comment obtenir et exploiter les itinéraires et indications routières internationalisées.
Comment ça fonctionne ?

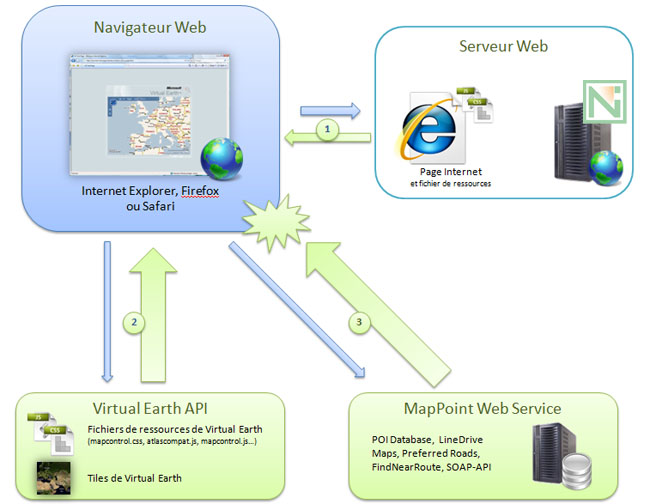

Voici un petit schéma qui reprend le principe de fonctionnement :
Ainsi, on observe plusieurs étapes :
- Etape 1 : Le client (via son navigateur web) exécute une requête vers notre serveur web afin de récupérer la page HTML et les fichiers de ressources (JavaScript et/ou CSS).
- Etape 2 : La page HTML est rendu au sein du navigateur, les événements JavaScript de chargement sont déclenchés, c’est dans un de ceux là que l’on instancie le MapControl, on interroge alors en AJAX les serveurs de Virtual Earth afin d’obtenir les fichiers de ressources ainsi que les données (tiles). Enfin le MapControl est initialisé et l’événement correspondant est déclenché.
- Etape 3 : L’événement d’initialisation du MapControl est déclenché, on y fait appel à la méthode
GetDirections() de la classe VEMap en y passant plusieurs points de passage en paramètre, ainsi que des options que nous étudierons par la suite. Le web service MapPoint est appelé puisqu’on l’indique explicitement dans les options d’appel à la méthode. Au retour de ces informations, la méthode de callback est déclenchée ce qui nous permet d’initialiser la feuille de route.
Et en détails ?
Afin de gérer plus simplement l’appel au calcul d’itinéraire, je créé une méthode drawRoute() qui sera appelée dans n’importe quel événement à partir du moment que certaines variables définissant les points de passage soient initialisées.
Voici le code de cette méthode drawRoute() :
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
| function drawRoute()
{
map.Clear();
var locations = new Array();
locations.push(latLongPointStart);
for(var i in checkPoints)
{
locations.push(checkPoints[i]);
}
locations.push(latLongPointStop);
latLongPointStart = null;
checkPoints = new Array();
latLongPointStop = null;
var options = new VERouteOptions;
options.DrawRoute = true; // The route is drawn on the map
options.ShowDisambiguation = true; // Show the disambiguation dialog
options.SetBestMapView = true; // The map change to the show the route
options.RouteCallback = onGetRoute; // Call this function when map route is determined:
options.DistanceUnit = VERouteDistanceUnit.Kilometer; // Show as kilometers
options.UseMWS = true; // The MapPoint Web Service is used to find
//the route (must be true if we want localization)
map.GetDirections(locations, options);
} |
Mais que fais au juste cette méthode.
La première partie concerne le traitement de mes variables contenant les coordonnées, celles-ci peuvent être initialisées dans la méthode GetMap() d’initialisation comme elles peuvent l’être dans tous types d’événements.
Dans ce mini-projet d’exemple, en l’occurrence elles sont utilisées au sein d’événements liés à la souris.
La seconde partie bien plus intéressante pour nous concerne l’appel à la méthode GetDirections() de la classe VEMap de l’API Virtual Earth v6.
On peut voir tout d’abord que je choisis d’initialiser un objet de type VERouteOptions.
Cet objet comporte plusieurs propriétés :
DrawRoute : indique si l’on souhaite tracer la route automatiquement lorsqu’elle est renvoyée par le serveur de calcul d’itinéraireShowDisambiguation : en cas d’ambigüité sur un nom ou sur un itinéraire à suivre, nous renvoie une fenêtre d’aide nous indiquant les différents choixSetBestMapView : indique si l’on souhaite positionner la carte de manière à couvrir l’itinéraire complet une fois celui-ci renvoyéRouteCallback : indique la méthode qui sera déclenché une fois l’itinéraire renvoyé par leur serveur, dans notre cas il s’agit d’une méthode que nous verrons par la suiteDistanceUnit : spécifie l’unité de distance pour l’itinéraire. Il s’agit d’une valeur de l’énumération VERouteDistanceUnit. Attention à ne pas se tromper sur cette valeur !UseMWS : indique explicitement que l’on souhaite utiliser le web service MapPoint. Ce paramètre doit être à vrai pour obtenir l’internationalisation. Celle-ci sera spécifiée dans un paramètre d’url à la référence vers le script VE
Les différentes options paramétrées, on remarque l’association de l’événement de callback à une méthode qui sera déclenchée une fois l’itinéraire renvoyé.
Voici le code de cette méthode onGetRoute() :
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
| function onGetRoute(route)
{
document.getElementById("myVE_Information").innerHTML = "<b>Distance totale : " + route.Distance.toString().substring(0,6) + " km";
document.getElementById("myVE_Information").innerHTML += "</b><br />";
for(var indexRoute in route.RouteLegs)
{
for(var index in route.RouteLegs[indexRoute].Itinerary.Items)
{
var sInfoTemp;
sInfoTemp = ">> " + route.RouteLegs[indexRoute].Itinerary.Items[index].Text;
sInfoTemp += " - Dist : " + route.RouteLegs[indexRoute].Itinerary.Items[index].Distance.toString().substring(0,6) + " km";
document.getElementById("myVE_Information").innerHTML += sInfoTemp + "<br />";
}
document.getElementById("myVE_Information").innerHTML += "================ Point intermediaire " + indexRoute + " ================<br />";
}
} |
On remarque dès lors que cette méthode récupère un paramètre route (parmi d’autres disponibles) qui nous permet d’accéder à des informations sur l’itinéraire fraichement calculé et renvoyé.
On itère sur l’ensemble des RouteLegs renvoyés (tableau de VERouteLeg), pour simplifier la chose, chaque segment de route entre deux points indiqués par l’utilisateur est un objet RouteLegs de la route. On peut donc véritablement qualifier ça de segment de route.
On itère ensuite sur les éléments d’informations de l’itinéraire associé à chaque segment en parcourant les éléments Itinerary.Items des segments de cet itinéraire (tableau de VERouteItineraryItem contenu dans un élément de type VERouteItineraryItem).
Cela permet ainsi d’obtenir les indications telles celles d’un GPS : “TOURNER à GAUCHE sur telle rue”.
Il est également possible de récupérer d’autres informations sur chacun de ces éléments d’informations de l’itinéraire, comme par exemple la distance à parcourir jusqu’à la prochaine indication à suivre.
On peut récupérer différentes informations depuis ces VERouteItineraryItem à travers les différentes propriétés :
Distance : la distance associéeLatLong : la position de la punaise où se trouve l’indicationShape : la punaise associée à l’indicationText : la description textuelle de l’étapeTime : le temps estimé de parcours

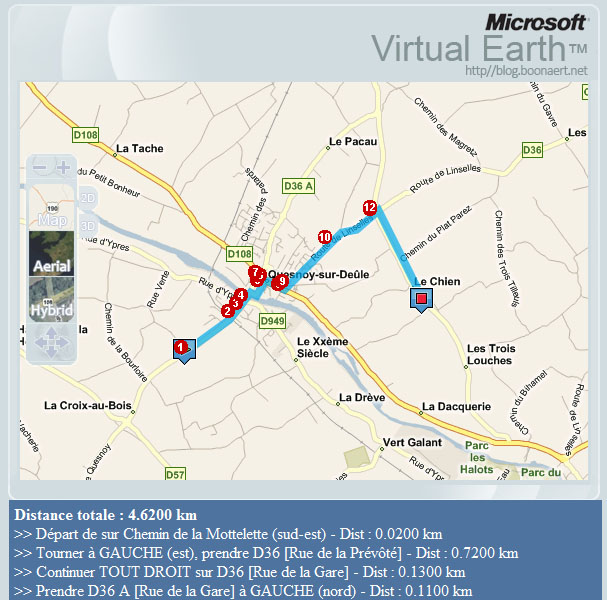

Voici le résultat observé :
Ici ces informations sont renvoyées dans une simple cellule DIV mais on pourrait très bien, sans gros efforts, obtenir une information comme sur Mappy ou bien d’autres services de calcul d’itinéraire dédiés avec des images sympathiques, une mise en forme moins brute et surtout une information plus complète (Distance intermédiaire et durée estimé…).
Et à propos de l’internationalisation ?
Au moment de la référence vers le script VE, il suffit d’ajouter le paramètre mkt comme suit :
http://dev.virtualearth.net/mapcontrol/mapcontrol.ashx?v=6&mkt=fr-fr
Les langues et cultures supportées sont les suivantes :
en-ca, en-gb, en-us, cs-cz, da-dk, nl-nl, fi-fi, fr-fr, de-de, it-it, nb-no, pt-pt, es-es, et sv-se.
Bien sûr comme indiqué dans le code, l’option UseMWS lors de l’appel à la méthode GetDirections() est également indispensable pour avoir l’information internationalisée.
Avantages et inconvénients :
Grâce à cette solution, il est possible de fournir un service supplémentaire à vos clients sans pour autant avoir à modifier ou complexifier votre partie serveur. Comme on peut le voir, ce traitement est purement navigateur, la page présente sur le serveur web est une page statique. Les appels AJAX au web service MapPoint sont gérés à travers l’appel à la méthode GetDirections() de la classe VEMap.
Attention toutefois, vous êtes limités à un certains nombre de requêtes par jour au service Virtual Earth (50 000 transactions en 24h maxi), et cette limite peut très rapidement être atteinte, mais dans tous les cas, Virtual Earth propose des licences d’utilisation qui peuvent être étudiées plus en détail à travers la présentation de Arnaud Gstach qu’il faut contacter pour ce genre d’information.
Ici 1 appel à la méthode GetDirections() = 1 transaction.
Je vous laisse imaginer toutes les applications que l’on peut trouver à cette fonctionnalité de calcul d’itinéraire et surtout quel gain pour l’utilisateur final de votre site.
En attendant et comme à chaque fois, le code source complet de cet exemple est téléchargeable via ce lien ainsi que la version de test ici.
La prochain billet de la série sur Virtual Earth concernera une nouveauté très peu connue qui pourra résoudre quelques soucis visuels…
